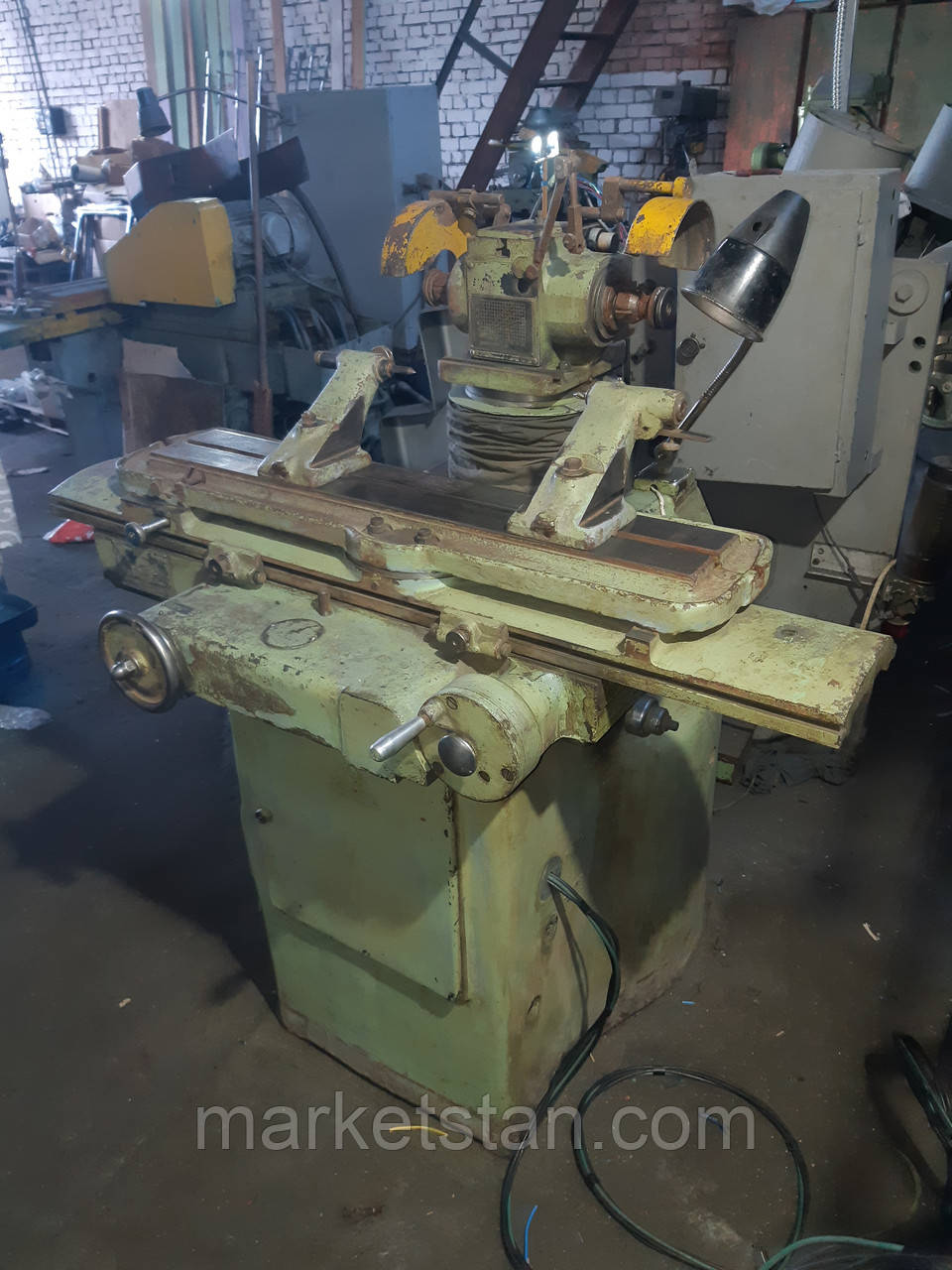

3А64Д верстат універсально-заточувальний

Заточувальний верстат 3А64д замінив модель універсально-заточного верстата 3А64М. На верстаті 3А64д підвищена точність лімба поперечного переміщення столу з 0,02 до 0,01 мм і вбудований механізм тонкої подачі на 0,0025 мм. Універсальні заточувальні верстати 3А64д призначені для заточування основних видів різального інструменту: різців, фрез, зенкерів тощо з інструментальної сталі, твердого сплаву, металокераміки абразивними, алмазними та ельборовими колами. Універсально-заточними верстатами моделей 3А64д можна користуватися для заточування інструментів алмазними та звичайними шліфувальними колами з охолодженням та всуху. Для заточування твердосплавного інструменту застосовують шліфувальні круги з карбіду кремнію або алмазні тих самих розмірів та форми. Клас точності: П. Найбільший діаметр виробу, що встановлюється, мм: 250. Найбільша довжина виробу встановлюваного в центрах, мм: 600. Відстань між віссю шліфувального круга і лінією центрів в горизонтальній площині, мм: 70..300. Відстань між віссю шліфувального кола та лінією центрів у вертикальній площині, мм: 55..150. Розміри робочої поверхні столу (довжина x ширина), мм: 140 x 900.

Naibol'sheye prodol'noye/ poperechnoye ruchnoye peremeshcheniye stola, mm: 400/ 230. Peremeshcheniye poperechnoye stola na odno deleniye limba, mm: 0,01. Peremeshcheniye poperechnoye stola na odno deleniye tonkoy podachi, mm: 0,0025. Tsena deleniya limba podachi vertikal'nogo peremeshcheniya, mm: 0,002. Ugol povorota babki v gorizontal'noy ploskosti, grad: 350°. Chislo oborotov zatochnogo kruga pri stupenchatom regulirovanii, ob/min: 2240, 3150, 4500, 6300. Konets shlifoval'nogo shpindelya: Morze 3. Naibol'shiy diametr ustanavlivayemogo shlifoval'nogo kruga, mm: 175. Elektrodvigatel' privoda shpindelya shlifoval'nykh krugov, kVt: 0,75; 1,0. Elektrodvigatel' privoda izdeliya, kVt: 0,25. Elektrodvigatel' nasosa okhlazhdeniya, kVt: 0,125. Rod toka pitayushchey seti: 50Gts, 380/220 V. Gabarit stanka, mm: 1700 kh 1460 kh 1605. Massa stanka, kg: 1100. Podrobnyye foto po zaprosu. Malo ekspluatirovalsya. Stoit v filiale NII. Khorosheye sostoyaniye. Komplektnyy. Mozhno proverit' v rabote. Lokatsiya: Kiyev. Zvonite!

Показати більше

Результати перекладу

star_border

Найбільше поздовжнє/поперечне ручне переміщення столу, мм: 400/230. Переміщення поперечне стола на один поділ лімба, мм: 0,01. Переміщення поперечного столу на один поділ тонкої подачі, мм: 0,0025. Ціна поділу лімбу подачі вертикального переміщення, мм: 0,002. Кут повороту бабки у горизонтальній площині, град: 350°. Число оборотів заточувального кола при ступінчастому регулюванні, об/хв: 2240, 3150, 4500, 6300. Кінець шліфувального шпинделя: Морзе 3. Найбільший діаметр шліфувального кола, що встановлюється, мм: 175. Електродвигун приводу шпинделя, кВт: 0,75; 1,0. Електродвигун приводу виробу, кВт: 0,25. Електродвигун насоса охолодження, кВт: 0,125. Рід струму мережі живлення: 50Гц, 380/220 В. Габарит верстата, мм: 1700 х 1460 х 1605. Маса верстата, кг: 1100. Детальні фото за запитом. Мало експлуатувався. Стояв у філії НДІ. Гарний стан. Комплектний. Можна перевірити у роботі. Локація: Київ. Телефонуйте!
