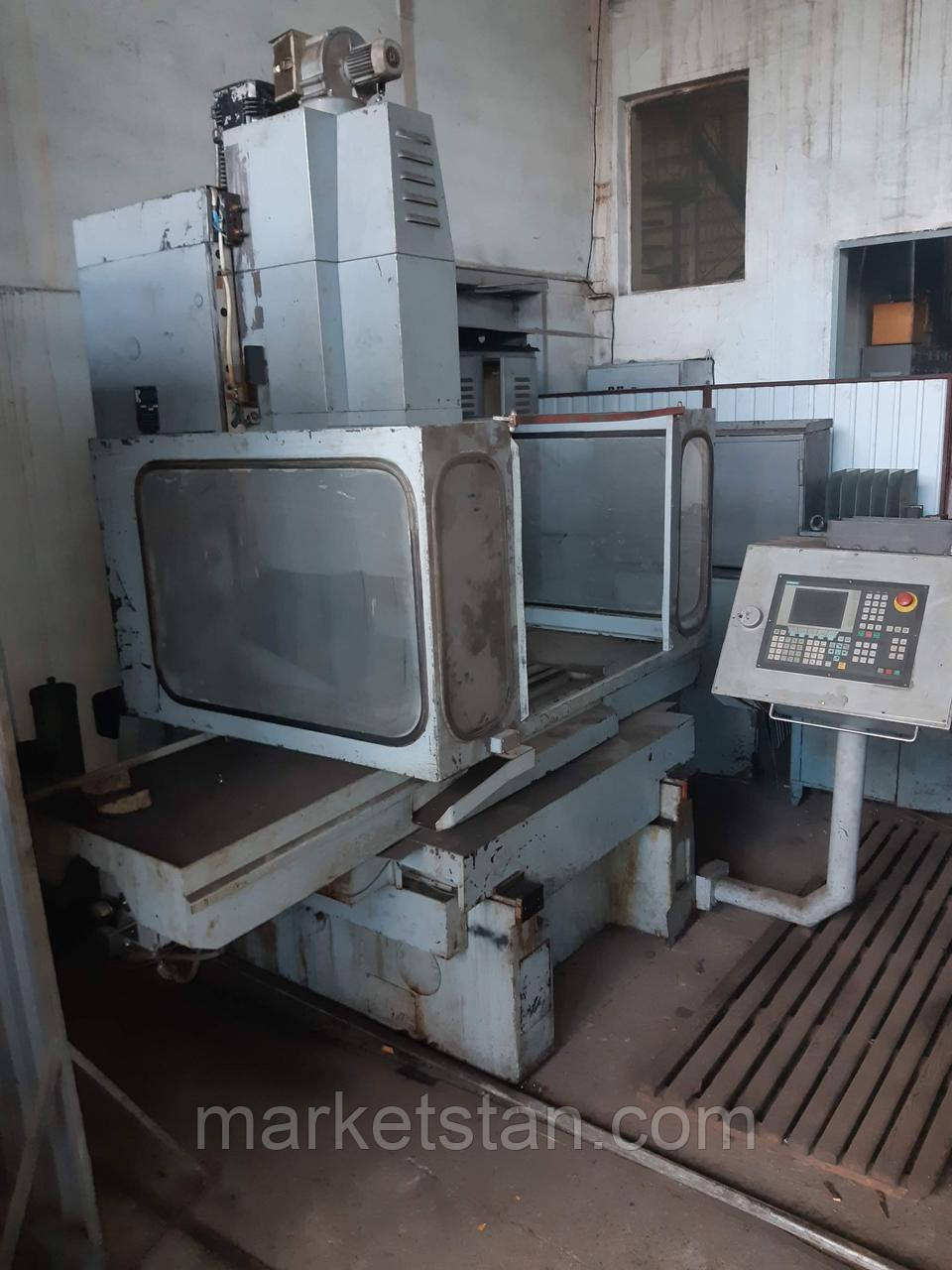

24К40СФ4 Верстат координатно-розточувальний особливо високої точності

260 000

240 000

  • В наявності
24К40СФ4 Верстат координатно-розточувальний особливо високої точності
24К40СФ4 Верстат координатно-розточувальний особливо високої точностіВ наявності
260 000 240 000
+380 (95) 366-92-77
  • +380 (73) 366-92-77
+380 (95) 366-92-77
  • +380 (73) 366-92-77
Законом не передбачено повернення та обмін даного товару належної якості

Одностійковий вертикальний координатно-розточувальний верстат з ЧПУ 24К40СФ4 призначений для комплексної обробки корпусних деталей, штампів та прес-форм, до розмірів, геометричної форми та розташування поверхонь яких пред'являється вимога високої точності в умовах дрібносерійного та серійного виробництва.

Верстат призначений для обробки отворів з точним розташуванням осей, для напівчистового та чистового контурного фрезерування, а також для розмітки та перевірки лінійних розмірів деталей з одночасним керуванням за трьома координатами X, Y, Z.

Клас точності (Н,П,В,А,С): А особливо висока точність. Робоча поверхня столу, мм: 400 х 800. Найбільший діаметр свердління в сталі 45, мм: 30. Найбільший діаметр розточування в сталі 45, мм: 250. Найменша і найбільша відстань від торця шпинделя до столу, мм: 1. Відстань від осі шпинделя до стійки (виліт шпинделя), мм: 450. Дискретність завдання координат, мм: 0,001. Точність установки столу, мм: ±0,01. Точність встановлення шпиндельної бабки, мм: ±0,01. Точність встановлення міжосьових відстаней, мм: ±0,01. Ціна поділу пристроїв для відліку переміщень столу, санок, шпиндельної бабки, мм: 0,001.

Робочий стіл та санки

Найбільша маса оброблюваного виробу з урахуванням сил різання, кг: 800. Найбільше переміщення столу (поперечне X), санок (подовжнє Y) та шпиндельної бабки (вертикальне Z), мм: 640 х 400 х 500. Число Т-подібних 5. Величина прискореного переміщення столу і шпиндельної бабки, мм/хв: 6000. Межі робочих подач (швидкість) при фрезеруванні по осі X, Y, Z (безступінчасте), мм / хв: 1..6000.

Шпіндель. Шпиндельна бабка

Частота обертання шпинделя (б/з регулювання), об/хв: 6,3..3150. Кількість ступенів (частот) обертання шпинделя: 55. Внутрішній конус шпинделя: 40 (7:24). Найбільший конус інструменту, що закріплюється: Морзе 4. Найбільше зусилля подач по координаті Z (вертикальне), Н: 4000. Найбільший крутний момент на шпинделі, Нм: 210.

Влаштування зміни інструменту

Кількість гнізд в інструментальному магазині: 30. Час зміни інструменту "від різу до різу", з: 10..12. Найбільша маса оправлення інструменту, кг: 10. Найбільший діаметр інструменту без пропуску гнізд / з пропуском гнізд, мм: 85/160. Найбільша довжина інструменту, мм: 250.

Привід

Кількість електродвигунів на верстаті: 8. Електродвигун приводу головного руху, кВт: 4,2. Електродвигун приводу переміщення шпиндельної коробки, кВт: 1,1. Електродвигун приводу переміщення столу, квт: 1,1. Електродвигун приводу санчат, кВт: 0,1. Електродвигун гідростанції, квт: 0,75. Електродвигун вентилятора гідростанції, квт: 0,12. Електродвигун насоса рідини, що охолоджує, кВт: 0,12. Електродвигун вентилятора двигуна головного руху, квт: 0,12. Сумарна потужність електродвигунів, кВт: 8,61.

Габарит верстата

Габарити верстата, включаючи хід столу та санок (довжина х ширина х висота), мм: 2515 х 2466 х 3060. Маса верстата, кг: 6885.

Комплектний. Є оснащення. Локація: Київ. Телефонуйте!

Характеристики
Основні атрибути
СтанВживані
Тип верстатаКоординатно-розточний
Режим роботиАвтоматичний
ЧПУТак
Потужність9 кВт
Максимальна маса оброблюваної деталі800 кг
Кількість Т-образних пазів5 шт.
Загальні параметри
Вага6885 кг
Інформація для замовлення
  • Ціна: 240 000
