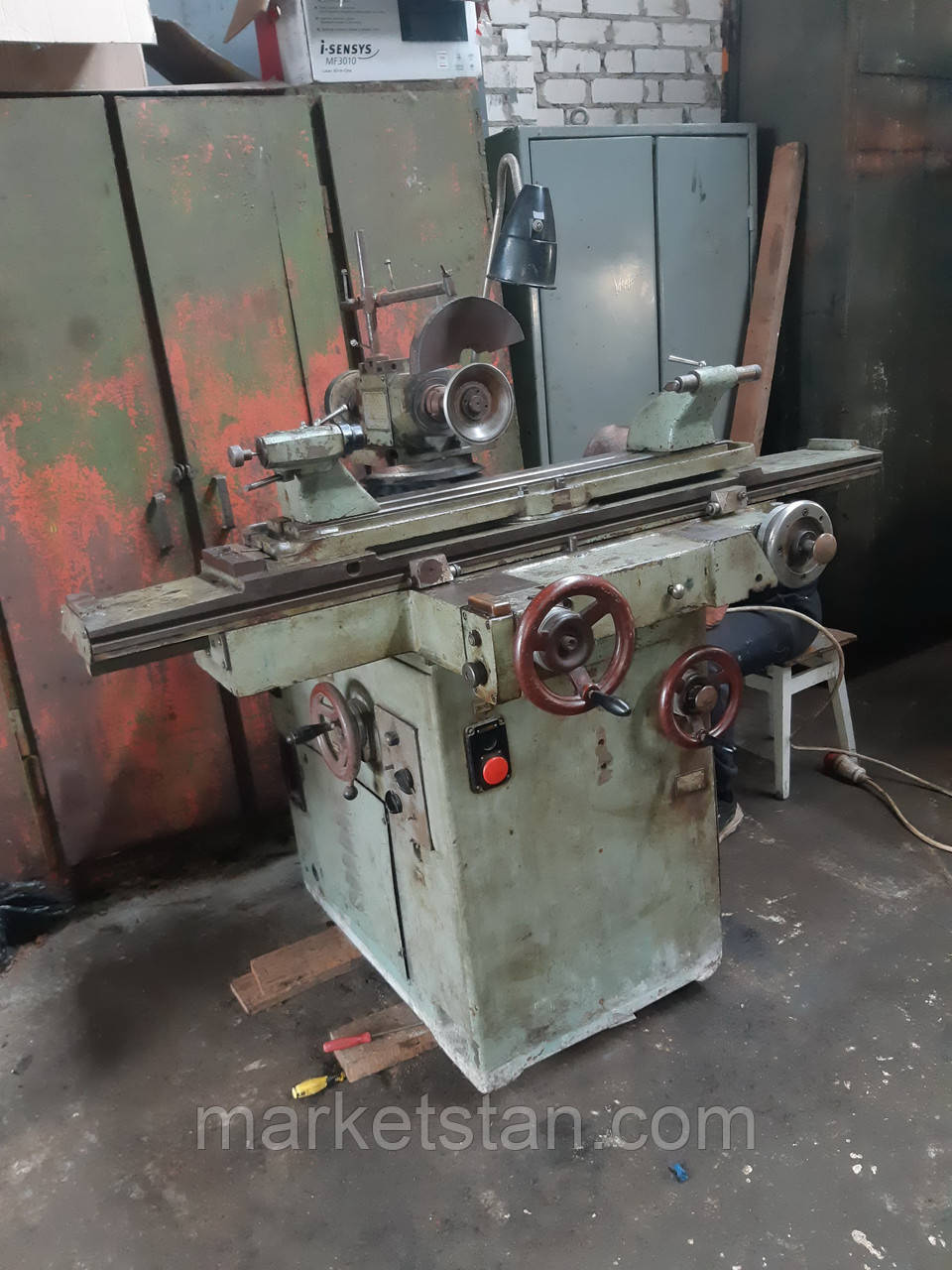

Універсальний заточувальний верстат призначений для заточування основних видів різального інструменту: різців, фрез, зенкерів і т. д. Верстат оснащується різними пристроями, що дозволяють встановлювати і закріплювати інструмент, що заточується. Крім заточування інструменту, на верстаті можна проводити зовнішнє, внутрішнє та плоске шліфування. Основні вузли верстата ЗВ642: станина, стіл із супортною групою та шліфувальна головка зі шпинделем, на якому встановлюються шліфувальні круги. На столі розташовуються пристрої. Поперечне та поздовжнє переміщення столу проводиться відповідно маховиками, а підйом та опускання шліфувальної бабки – маховиком. Вітебський завод заточувальних верстатів Візас. Клас точності за ГОСТ 8-82: П. Найбільші розміри оброблюваних виробів у центрах (довжина х діаметр), мм: 630 х 250. Відстань між центрами універсальної та задньої бабок, мм: 550. Відстань між віссю шліфувального кола та лінією центрів у горизонтальній площині, мм: 70...300. Відстань між віссю шліфувального кола та лінією центрів у вертикальній площині, мм: 65..185. Розміри робочої поверхні столу (довжина х ширина), мм: 900 х 140. Найбільше поздовжнє/поперечне ручне переміщення столу, мм: 450/230. Переміщення поздовжнє/поперечне стола на один поділ лімба, мм: 0,1/0,0. Переміщення поперечного столу на один розподіл тонкої подачі, мм: 0,0025. Кут повороту столу у горизонтальній площині, град: 90. Найбільше вертикальне переміщення бабки, мм: 250. Ціна поділу лімбу подачі вертикального переміщення столу, мм: 0,005. Кут повороту бабки в горизонтальній площині, град: 350. Число обертів заточного кола при ступінчастому регулюванні, об/хв: 2240, 3150, 4500, 6300. Кінець шліфувального шпинделя виконання 2, Морзе: 3. Найбільший діаметр Найбільший діаметр встановлюваного шліфувального кола інших типів, мм: 150. Розмір внутрішніх конусів шпинделів, Морзе: 5. Кут повороту в горизонтальній та вертикальній областях, град: 360. Кількість електродвигунів на верстаті: 4. Електродвигун приводу шпинделя шліфувальних кругів, кВт: 1,5/1,1. Електродвигун приводу виробу, кВт: 0,25. Електродвигун насоса охолодження, кВт: 0,125. Загальна потужність всіх електродвигунів, кВт: 1,795. Рід струму мережі живлення: 50Гц, 380/220 В. Габарит верстата, мм: 2050 х 1820 х 1550. Маса верстата, кг: 1250. Гарний стан. Є оснащення. Локація: Київ. Телефонуйте!
Основні | |
---|---|
Країна виробник | Білорусь |
Стан | Вживані |
Тип верстата | Заточний |
ЧПУ | Ні |
Параметри мережі | |
Напруга | 380 В |
Частота | 50 GHz |
Загальні параметри | |
Вага | 1250 кг |
