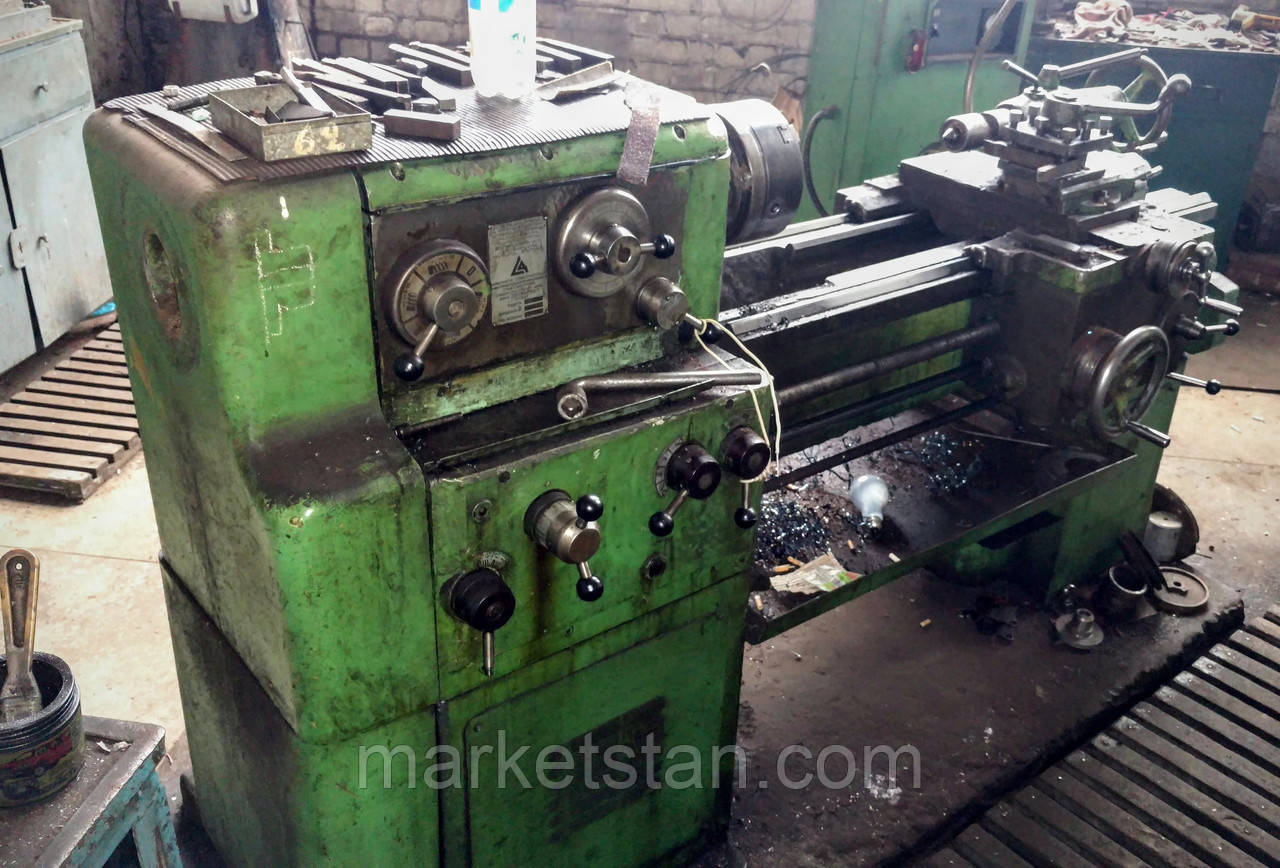

Токарний верстат 1М61П призначений для токарної обробки зовнішніх (діаметром до 320 мм) та внутрішніх поверхонь деталей (довжиною до 1000 мм) зі ступінчастим та криволінійним профілем в осьовому перерізі. Верстат призначений для виконання різноманітних токарних робіт, у тому числі нарізування різьблення: метричної, дюймової, модульної та питної в механічних цехах. Клас точності за ГОСТ 8-82: П. Найбільший діаметр заготовки над станиною, мм: 320. Найбільший діаметр заготовки над супортом, мм: 160. Найбільша довжина заготовки (РМЦ), мм: 710,1. Найбільша довжина обточування, мм: 640. Висота центрів, мм: 170. Найбільша відстань від осі центрів до кромки різцетримача, мм: 180. Висота різця, встановленого в різцетримачі, мм: 25. Діаметр наскрізного отвору в ш. діаметр прутка, що проходить через отвір у шпинделі мм: 32. Число ступенів частот прямого та зворотного обертання шпинделя: 24. Частота прямого та зворотного обертання шпинделя, об/хв: 12,5...1600. Розмір внутрішнього конуса у шпинделі за ГОСТ 13214-67: М5. Кінець шпинделя за ГОСТ 12593-72: 6К. Гальмування шпинделя: є. Найбільше поздовжнє переміщення каретки супорта, мм: 600. Найбільше поперечне переміщення супорта, мм: 200. Найбільше переміщення верхнього супорта (різцевих санок), мм: 120. Ціна поділу лімба верхнього супорта (різцевих санок), 5 мм. Число ступенів поздовжніх та поперечних подач: 17. Межі швидкості поздовжніх подач, мм/об: 0,08...1,2. Межі швидкості поперечних подач, мм/про: 0,04...0,6. Швидкість швидких переміщень супорта, поздовжніх/поперечних, м/хв: ні. Кількість різьб, що нарізаються, метричних: 13. Межі кроків різьб метричних, що нарізаються, мм: 0,5..6. Кількість різьб, що нарізаються, дюймових: 16. Межі кроків різьб, що нарізаються, дюймових: 3,5...48. Кількість різьб, що нарізаються, модульних: 10. Межі кроків різьб, що нарізаються, модульних: 0,25...3. Кількість нарізних різьблень, питних: 16. Межі кроків різьблення, що нарізаються, питних: 7...96. Запобіжник від навантаження. Блокування поздовжніх та поперечних подач. Вимикаючі поздовжні упори. Найбільша довжина переміщення пінолі задньої бабки, мм: 100. Найбільше переміщення задньої бабки, мм: ±12. Центр у пінолі задньої бабки: Морзе 4. Кількість електродвигунів на верстаті: 2. Електродвигун головного приводу, кВт: 4. Електродвигун насоса охолодження, кВт: 0,12. Габарити верстата (довжина ширина висота), мм: 2055 х 1095 х 1450. Маса верстата, кг: 1260. Робочий, комплектний. Гарний стан, підключений. Локація: Київ. Детальні фото на запит. Телефонуйте!
Основні | |
---|---|
Країна виробник | Вірменія |
Стан | Вживані |
ЧПУ | Ні |
Тип системи ЧПУ верстата | універсальна |
Тип електродвигуна верстата | асинхронний |
Діаметр обробки над станиною | 320 мм |
Кількість шпинделів | 1 шт. |
Відстань між центрами | 710 мм |
Діаметр обточування над супортом | 160 мм |
Загальні параметри | |
Вага | 1260 кг |
Довжина | 2055 мм |
Ширина | 1095 мм |
Висота | 1450 мм |
